Vario-Load-Rescue

Der Ladungsträger für den Zivil- und Katastrophenschutz

Vario-Load-Rescue Der Ladungsträger für den Zivil- und Katastrophenschutz

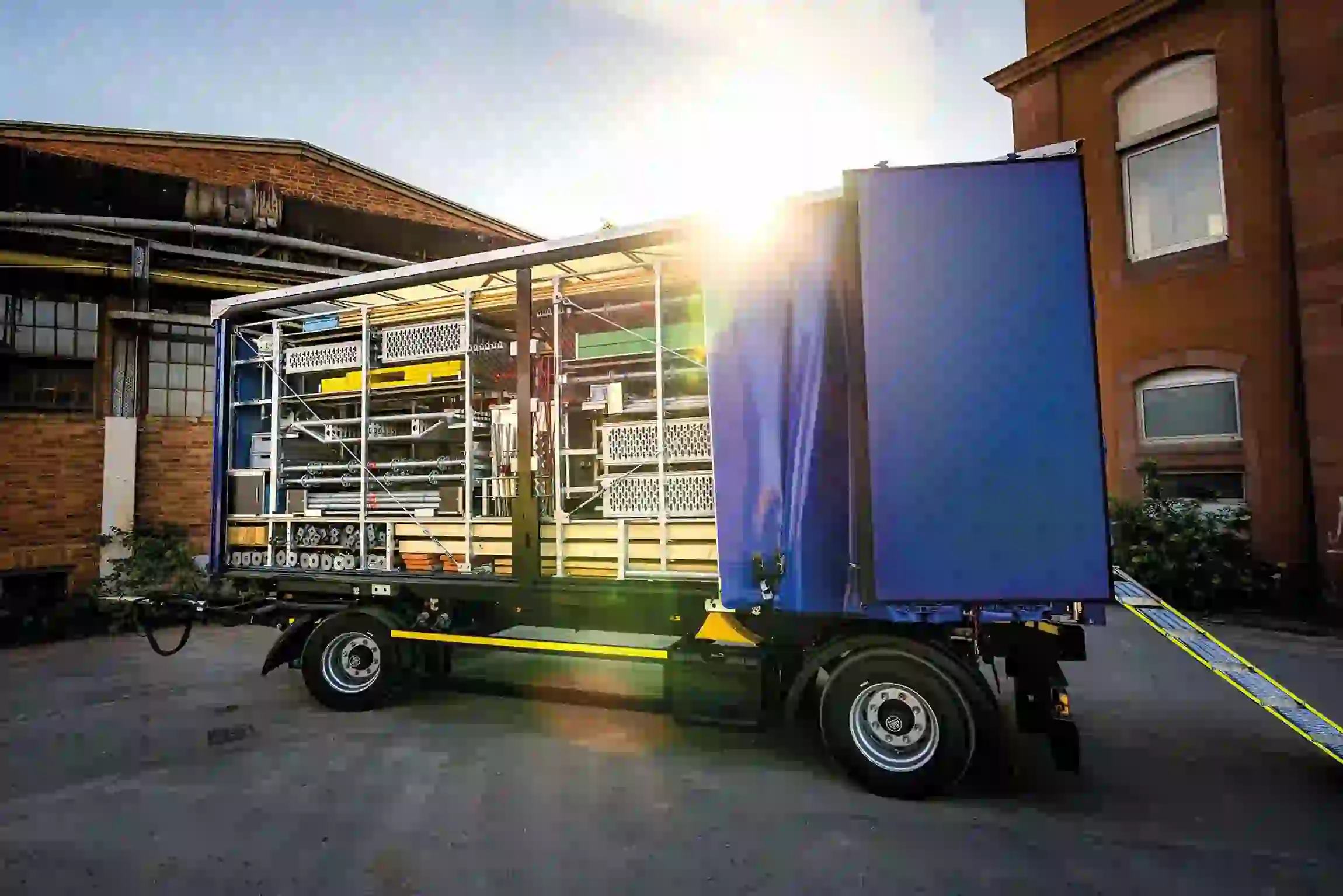

inventied hat einen modularen und flexiblen Ladungsträger Vario-Load-Rescue für Rettungs- und Katastrophenschutzorganisationen entwickelt, der in diversen Anhänger- und Containertypen eingesetzt werden kann. Der Vario-Load erhöht die Arbeitssicherheit, die Zeiteffizienz und die Ergonomie für die Beteiligten im Einsatz. Er kann unter anderem von der Fachgruppe Bergung des THW und für Search & Rescue Operationen optimal genutzt werden.

Broschüre: Vario-Load-Rescue

Download

(DE / 5 MB / .pdf)

Broschüre für den Vario-Load-Rescue Der Ladungsträger für den Zivil- und Katastrophenschutz

Der einzige Ladungsträger für Bergungsaufgaben mit TÜV Zertifikat

Getestete Sicherheit auf Straßen und Seeschiffen für den weltweiten Einsatz

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen
Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Technische Daten

  • Schnelles Ausrücken durch Entfall der Rüstzeiten. Das Material ist bereits fertig transportierbar verlastet.

  • Am Einsatzort sofort einsetzbar. Die Entladung und Nutzung der Komponenten erfolgt autark ohne zusätzliche Flurförderfahrzeuge.

  • Kürzere Einsatzzeiten - weniger Verdienstausfall

  • Der Bestand der Einsatzmittel lässt sich Dank Fächersortierung einfach überblicken. Über- bzw. Unterdeckung können schnell erkannt und behoben werden.

  • Lässt sich mit einer geringeren Einsatzkräftezahl betreiben

  • Vorkonfigurierte und einsatzoptimiete Beladung für Bergungsaufgaben

Länge

Breite

Höhe

Gewicht: Beladung

Gewicht: Trägers

Zertifizierungen durch den TÜV SÜD



7300 mm

2480 mm

2400 mm

7,5 t

2,3 t

  • Ladegutsicherung gemäß den §§ 22 und 23 StVO, §§ 30 und 31 StVZO
  • DIN EN 12195-1 und VDI-Richtlinie 2700 ff
  • Fahrzyklenprüfung nach DIN EN 12642 Code XL Anhang B

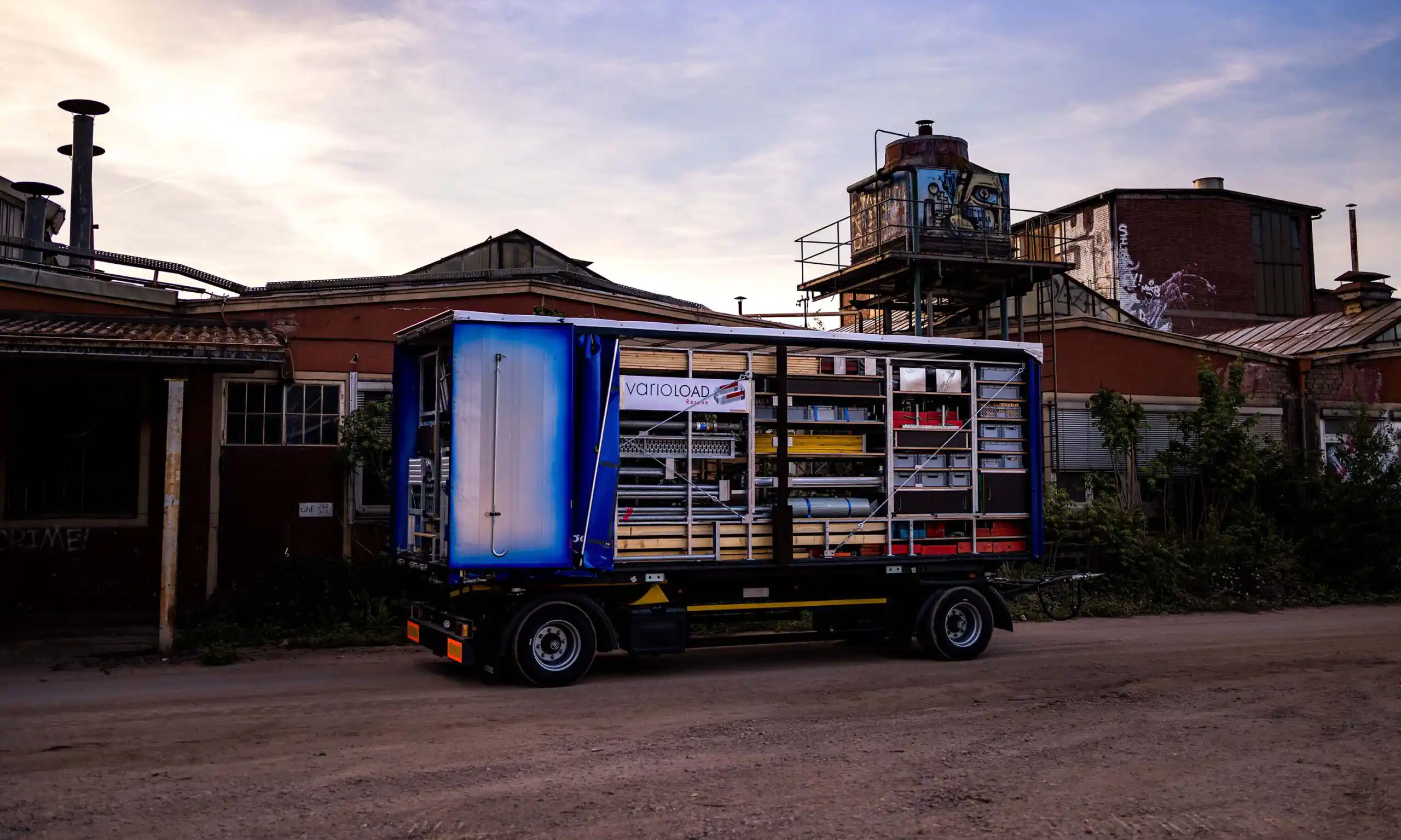

Vario-Load-Rescue Der Ladungsträger für den Zivil- und Katastrophenschutz

Beispielhaftes Gesamtgewicht mit Wechselbrücke und Lafette: 15,2 t. Angaben weichen je nach Konfiguration ab.

Beladung nach THW STAN

  • Einsatzgerüstsystem, Bausatz 2 Sachnummer: 5440T22602
  • Einsatzgerüstsystem, Bausatz 3 Sachnummer: 5440T22703
  • Einsatzgerüstsystem, Bausatz 4 Sachnummer: 5440T22804
  • Einsatzgerüstsystem, Bausatz 5 Sachnummer: 5440T00053
  • EGS-Gerätesatz Sachnummer: 5180T00142
  • Einsatzgerüstsystem, Rüstbauholz Sachnummer: 5510T22900
  • Einsatzgerüstsystem, Plane Sachnummer: 8340T91289
  • Spindelstützen I, Sachnummer: 5440T00012
  • Bodenanker, Sachnummer: 5440T00057
  • Ankerstab, Bausatz Sachnummer: 5440T22900
  • Optional zusätzlich verlastbar:
    -› Rüstbauholz 10 x 10 cm, Länge 50, 70, 120 cm
    -› Kanthölzer 10 x 10 cm, Länge 5 m
    -› Baustützen
    -› Baufolien
    -› Zusätzliche Nägel, Schrauben, Holzkeile
  • Optional an lokale Gegebenheiten anpassbar

Jetzt unverbindliche Anfrage für den Vario-Load-Rescue stellen!

Wir planen für Sie den passenden Ladungsträger und versorgen Sie mit allen notwendigen Informationen. Stellen Sie einfach eine unverbindliche Anfrage, um den ersten Schritt zu Ihrem individuellen Vario-Load-Rescue zu machen.
Anfragen
Vario-Load-Rescue Der Ladungsträger für den Zivil- und Katastrophenschutz
Vario-Load-Rescue
Vario-Load-Rescue Der Ladungsträger für den Zivil- und Katastrophenschutz
Vario-Load-Rescue mit Beleuchtungspaket

Abstütz- und Gerüstsysteme

Der Ladungsträger enthält alle Einsatzmaterialien nach StAN aus dem Bereich Einsatzgerüst (EGS), Wand- und Bodenverankerungstechnik sowie Rüstbauholz. Für alle Einsatzmaterialien umfasst die Gesamtbeladung über 1.400 Teile. Die folgenden Beispiele zeigen einige der Konstruktionen, die mit dem Rüstbauholz des Vario-Load-Rescue, sowie den EGS-Bausatz realisiert werden können.

Abstützsysteme mit Holz

Miteinander verbundene Stützen, dienen dem vertikalen Abfangen und Unterstützen von z.B. Decken und anderen Gebäudeteilen
Miteinander verbundene Stützen, dienen dem vertikalen Abfangen und Unterstützen von z.B. Decken und anderen Gebäudeteilen
Mindestens zwei, miteinander verstrebte Stützböcke dienen dem Absichern einer beschädigten Gebäudewand
Mindestens zwei, miteinander verstrebte Stützböcke dienen dem Absichern einer beschädigten Gebäudewand
Zum vertikalen Abfangen und Unterstützen größerer Flächen, können zwei Schwelljöcher miteinander verstrebt werden
Zum vertikalen Abfangen und Unterstützen größerer Flächen, können zwei Schwelljöcher miteinander verstrebt werden

Einsatzgerüstsystem (EGS)

Die Dekontaminationsschleuse dient als Arbeitsbühne und zum Anbringen von Vorrichtungen zur Reinigung, Desinfektion oder Dekontaminierung von Fahrzeugen bei CBRN-Lagen
Die Dekontaminationsschleuse dient als Arbeitsbühne und zum Anbringen von Vorrichtungen zur Reinigung, Desinfektion oder Dekontaminierung von Fahrzeugen bei CBRN-Lagen
Die Wandabstützung stabilisiert labile Wände und Gebäudeteile nach dem Prinzip der Strebstütze
Die Wandabstützung stabilisiert labile Wände und Gebäudeteile nach dem Prinzip der Strebstütze
Zur Überwindung von Hindernissen, wie z.B. Gewässer kann ein freitragender Steg, komplett von einer Uferseite aus konstruiert werden
Zur Überwindung von Hindernissen, wie z.B. Gewässer kann ein freitragender Steg, komplett von einer Uferseite aus konstruiert werden
Eine schnell zusammengebautes Gerüst zur schonenden Bergung leichter Sportflugzeuge nach einem Unfall oder einer Notlandung
Eine schnell zusammengebautes Gerüst zur schonenden Bergung leichter Sportflugzeuge nach einem Unfall oder einer Notlandung

Vorteile auf einem Blick

Das bietet Ihnen der Vario-Load-Rescue

Sicherheit

  • Zertifizierung nach §22 StVO, VDI 2700 ff durch den TÜV Süd
  • Reduzierte Verletzungsgefahr durch optimierte Ladefläche
  • Intuitive und schnelle Ladungssicherung durch fest vorgegebene Verschlüsse
  • Sichere Bedienbarkeit sowie Be- und Entladung gewährleistet

Ergonomie

  • Einhaltung der Ergonomieanforderungen gemäß DIN 33411 & DIN 33402
  • Alle Einsatzmaterialien sind leicht erreichbar
  • Gewährleistung der Begehbarkeit durch breite, ausziehbare Treppe

Nachhaltigkeit

  • Höhere Ausnutzung des Beladevolumens. In einer Fahrt werden ca. 30 % mehr Material transportiert im Vergleich zur losen bzw. individuell ausgeführten Beladung. Dadurch sinkt der Kraftstoffbedarf der motorisierten Einheiten erheblich
  • Die komplette Herstellung und Montage erfolgt in Deutschland
  • Die Modulbauweise ermöglicht einen ressourcenschonenden Umgang bei Beschädigungen und zukünftigen Änderungen bei der Beladung
  • Geringe Unterhaltungskosten im Vergleich zu einem motorisierten Gesamtfahrzeug

Qualität & Zuverlässigkeit

  • Hohe Langlebigkeit durch strapazierfähiger korrosionsgeschützter Materialien
  • Erfolgreich geprüft auf Dauerbelastung
  • Die Konstruktion ist praxiserprobt und Ergebnis einer umfangreichen Studie zum Einsatzmehrwert durch Ladungsträgersysteme

Aus dem Design in die Realität: Vario-Load-Rescue

Vario-Load-Rescue Der Ladungsträger für den Zivil- und KatastrophenschutzVario-Load-Rescue Der Ladungsträger für den Zivil- und Katastrophenschutz
Jetzt anfragen

FAQ - Häufige Fragen

  • Für wen eignet sich der Vario-Load-Rescue?
  • Für wen eignet sich der Vario-Load-Rescue?

Der Anhängeraufbau Vario-Load-Rescue ist für die Fachgruppe Bergung des THW konzeptioniert worden und damit optimal für diese Organisation geeignet. Dennoch kann der Ladungsträger auch für andere Bereiche relevant sein, wenn ähnliche oder sogar gleiche Materialien transportiert werden müssen. Kommen Sie gerne auf uns zu und wir besprechen gemeinsam, ob der Anhäneraufbau für Sie in Frage kommt.

  • Welche Einsatzmaterialien beinhaltet die empfohlene Konfiguration des Ladungsträgers?
  • Welche Einsatzmaterialien beinhaltet die empfohlene Konfiguration des Ladungsträgers?

Der Ladungsträger Vario-Load-Rescue enthält die vorgeschriebenen Einsatzmaterialien aus den Gerüstbausätzen 2 bis 5 des Einsatzgerüstystems des THW, die dazugehörigen Ergänzungssätze und die Boden- und Ankerstabbausätze der Fachgruppe Bergung. Zusätzlich wurden weitere Einsatzmaterialien ergänzt, die sich im Einsatz als äußerst nützlich erwiesen haben. Für alle Einsatzmaterialien wurden durch statistische Auswertungen die mitzuführenden Mengen bestimmt.

In der Broschüre erhalten Sie weitere Informationen zur Beladung und zur Einsatzkonzeption: hier klicken

  • Kann von der empfohlenen Konfiguration abgewichen werden?
  • Kann von der empfohlenen Konfiguration abgewichen werden?

Grundsätzlich kann von der empfohlenen Konfiguration abgewichen werden. Gerne können wir Ihnen hierzu ein individuelles Angebot erstellen. Sollten Sie Fragen dazu haben, schreiben Sie uns einfach an info@inventied.de oder rufen uns unter +49 6233 2209593 an.

  • Kann der Vario-Load-Rescue nachträglich angepasst werden?
  • Kann der Vario-Load-Rescue nachträglich angepasst werden?

Eine nachträgliche Anpassung des Anhängeraufbaus ist jederzeit möglich, da dieser aus Modulen und und verstellbaren Einheiten aufgebaut ist. Dadurch können Sie flexibel auf Änderungen. Je nach Umfang der Anpassung können Sie die Anpassung selbst durchführen oder wir beraten Sie dabei und finden gemeinsam eine Lösung.

  • Mit welchen Anhängern ist der Vario-Load-rescue kompatibel?
  • Mit welchen Anhängern ist der Vario-Load-rescue kompatibel?

Der Ladungsträger eignet sich für Anhänger, deren Innenmaße in etwa folgende Größenordnung haben: 7300 mm x 2480 mm x 2400 mm (L x B x H). Das Gewicht des Ladungsträgers zusammen mit dem empfohlenen Einsatzmaterial wiegt etwa 7,5 Tonnen. Falls Ihre Maße oder anderen Spezifikationen stark von diesen Richtwerten abweichen, nehmen Sie gerne Kontakt zu uns auf und wir finden gemeinsam eine Lösung.

  • Welche Informationen werden vor dem Erwerb eines Ladungsträgers benötigt?
  • Welche Informationen werden vor dem Erwerb eines Ladungsträgers benötigt?

Damit wir den Ladungsträger für Sie konfigurieren können, benötigen wir Daten zu Ihrem Anhänger. Sofern Ihr Anhänger schon in unserem System hinterlegt ist, sind keine weiteren Informationen erforderlich. Ist dies nicht der Fall, brauchen wir von Ihnen bestimmte Maße, Spezifikationen und technische Daten des Anhängers.
